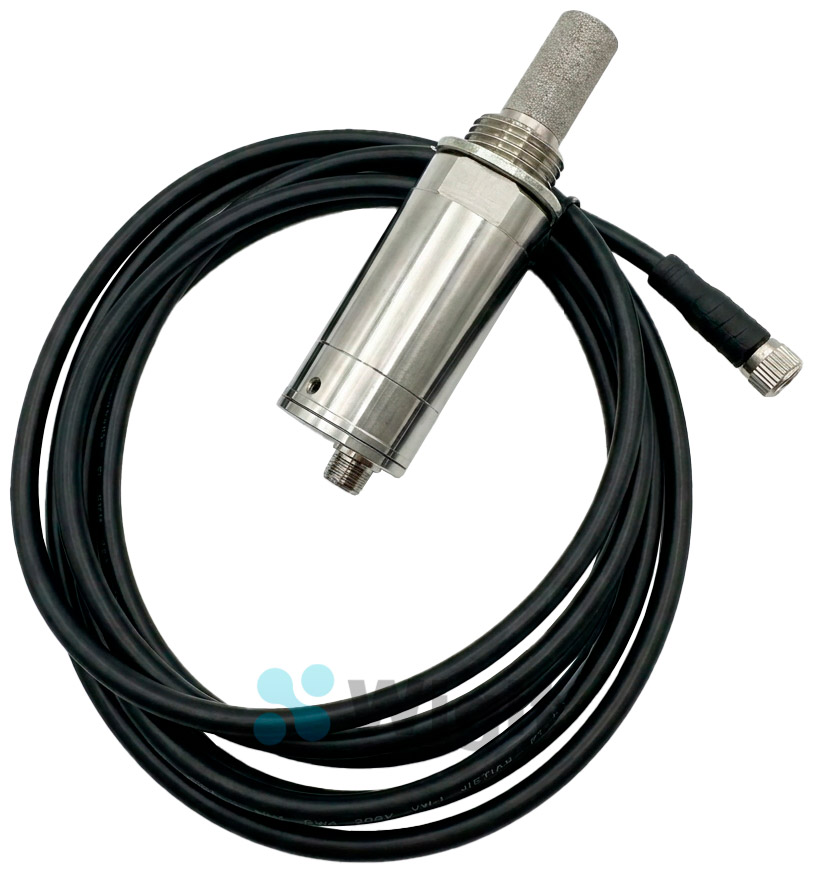

Датчик точки росы F113C произведен, проверен и откалиброван в соответствии с самыми высокими стандартами, он поставляется в идеальном рабочем состоянии, готовым к установке для выполнения измерений в газе. Прецизионная конструкция датчика компенсирует дрейф, вызванный температурой, загрязнением и старением, обеспечивая долговременные, надежные и высокоточные измерения. Инновационный алгоритм температурной компенсации и многоточечная калибровка температурной компенсации значительно уменьшают температурный дрейф датчика и обеспечивают высокую точность измерений в широком диапазоне температур.
Функции
Датчик точки росы F113C — это передатчик непрерывного действия, работающий в диапазоне 4–20 мА и в режиме реального времени, служащий для измерения содержания влаги в воздухе, а также других некоррозионных газах.
Основные функции прибора:
-
Произведен по технологии датчиков на основе полимерной пленки
-
Точность до ±2 °Ctd с калибровкой по точкам росы до 9 точек и многоточечной температурной компенсацией
-
Класс защиты IP65
-
Сверхбыстрый отклик
-
Превосходная и продолжительная стабильность
-
Инновационная технология защиты от конденсата, частиц, масла и большинства химических веществ
-
Высокая устойчивость к электрическим помехам
-
Комплексные функции настройки датчика, передачи данных, обновления программного обеспечения и обслуживания через стандартный интерфейс RS485 и мощное сервисное программное обеспечение
Характеристики
|
Рабочие параметры |
|
|
Диапазон измерений (точка росы) |
-80 … +20 °Ctd |
|
Точность (точка росы) |
±2 °Ctd (стандарт) |
|
Диапазон измерений (температура) |
-40 … +100 °C |
|
Точность(температура) |
±0.3 °Ctd（стандарт） |
|
Время отклика: 63% [90%]，20 °C，1 бар (изб.)，4 л/мин |
-50 -> +20 °Ctd - 20 сек [40 сек] +20 -> -50 °Ctd - 1 мин [3 мин] |
|
Электрические характеристики |
|
|
Напряжение (Нормальный режим измерения) |
10…30V/30mA + 4-20mA выход |
|
Аналоговый выход (настраиваемый) |
4…20 mA (с 3-жильным подключением) |
|
Аналоговое разрешение |
0.002 mA |
|
Сопротивление нагрузки |
Макс. 500 Ом |
|
Цифровой выход |
Modbus RTU (RS485) |
|
Разъем |
М8 (5- полюсной) |
|
Условия эксплуатации |
|
|
Рабочая температура |
-30 … +70 °C |
|
Температура хранения |
-40 … +80 °C |
|
Относительная влажность |
0 … 95 %RH |
|
Номинальное давление |
0 … 5 MПа |
|
Расход потока |
>1 л/мин. |
|
Дополнительная информация |
|
|
Присоединительный размер |
ISO G 1/2” резьбовое |
|
Защита от загрязнений |
IP65 |
|
Материал корпуса |
Нержавеющая сталь |
|
Защита датчика |
Фильтр из спеченной нержавеющей стали 40-50 um |
|
Электромагнитная совместимость (EMC) |
Согласно IEC 61326-1 |
