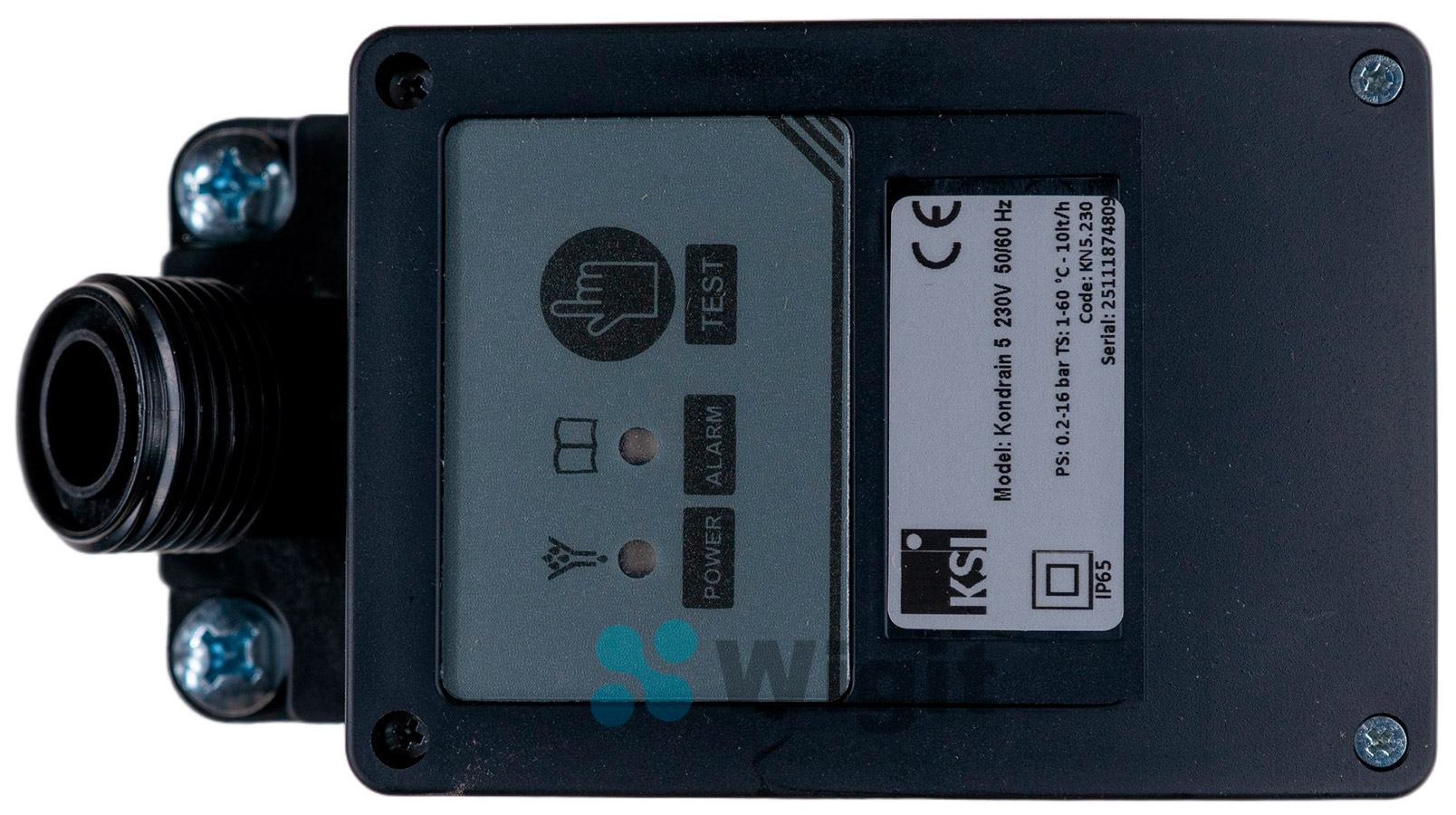

Конденсатоотводчик KN5.230

Аналоги

Конденсатоотводчик с цифровым контролем уровня конденсата

Новые конденсатоотводчики были разработаны для наилучшего решения проблемы отвода конденсата из установок по производству и распределению сжатого воздуха. Используемая специальная технология позволяет отводить конденсат без каких-либо потерь сжатого воздуха. Разрядник оснащен встроенным резервуаром для сбора, в котором находится датчик уровня конденсата, управляемый интеллектуальной электронной схемой, основанной на 8-битной микропроцессорной логике. Все функции разрядника отображаются на панели управления. Он также оснащен тестовой кнопкой для ручного отвода конденсата. Разрядник вступает в действие, как только датчик определяет достигнутый максимальный уровень. Открытие электромагнитного клапана осуществляется до тех пор, пока уровень жидкости не достигнет минимального значения, оставляя небольшое остаточное количество, чтобы избежать утечки сжатого воздуха. В случае неисправности, схема предусматривает серию принудительных циклов открытия и закрытия электромагнитного клапана для устранения возможного засорения сливных трубопроводов. Если этого недостаточно, сообщение о неисправности поступает извне с помощью беспотенциальной сигнализации, которая может использоваться для запроса вмешательства обслуживающего персонала и / или для указания логики управления установкой. Разрядник также может быть установлен в приложениях, где образуются сильно коррозионные конденсаты, например, в безмасляных компрессорах. Наличие встроенного ковша, который легко чистится, предотвращает возможное засорение электромагнитного клапана.

Функция

Конденсатоотводчик подключается к месту, где конденсат должен быть удален (резервуар, фильтр, сушилка и т. Д.), Через его вход (1). Жидкость собирается в резервуаре (2), а мембрана (3) перекрывает проход из-за давления, оказываемого на ее поверхности.

При повышении уровня жидкости поплавок (4) поднимается, и при достижении максимального уровня поплавок опускается. Стойка приводится в действие логической цепью управления электромагнитного клапана (5), так что регулирующий клапан (6) открывается. Таким образом, давление на мембрану нарушается, что позволяет сливать жидкость до тех пор, пока она не вернется к самому низкому уровню. После этого проход снова закрывается без утечки воздуха. Мы хотели бы обратить внимание на встроенный в держатель шланга (9) регулятор расхода (7) и регулятор расхода (8). Первый компонент предназначен для удержания примесей, содержащихся в конденсате, что позволяет клапану работать должным образом даже в особо критических условиях. Второй служит для регулирования утечки, замедляя ее и, таким образом, предотвращая образование более сильной эмульсии масла, которая в большинстве случаев содержится в конденсате.

Преимущества

• Отсутствие перепадов давления

• Микропроцессорная логика с записью событий на флэш-память

• Поворотный разъем "Easy Lock"

• Встроенный фильтр для сбора загрязнений

• Мембрана из ФКМ (фтороэластомера)

• Разъем для удаленного оповещения о тревоге

• Алюминиевый контейнер с защитным слоем из твердого оксида
